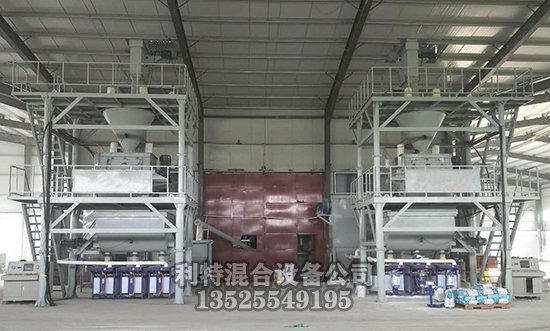

干粉砂浆设备  www.yqjxgs.com 亦称一阶式砂浆生产线，设计所有砂浆原材料均预存中上方，自上而下经过计量、混合、成品储存和包装。该形式的大特点是物料流动顺畅，设备简洁占地面积相对较小。工艺布局上是将原料储藏置于顶端，粉体料通过气力输送，粒状料通过斗式提升机送入仓内；在仓底用螺旋输送机将物料喂入设置在储仓下的计量斗内称量，再进入混合机进行混合。混合好的成品砂浆进入过度成品斗，之后分别进入包装或散装系统。散装可以直接进散装车，也可以再次提升到成品储仓再装车。包装部分是成品入成品中间储仓，再经过包装成袋。设备配置包括砂烘干、筛分、储存、计量、混合、包装、散装、收尘和自动控制等系统，除烘干和散装储存仓一般是侧面布置外，其它设备都采用垂直叠加的方式布置，高度一般均超过30米。由于高度和原料储存量的原因，钢结构部分量比较大，因而造价相对较大。

一、生产工艺特点：

　　1、工艺流程简单、顺畅、循环周期短。

　　2、塔楼式结构，从结构到布局容易形成对称式结构布局，使得布局简洁结构合理，同时因减少了钢结构跨距，使得结构用料量大大减少。

　　3、塔楼方案气势雄伟、壮观，彰显公司实力。

　　4、造价高、施工周期长是本方案缺点。

二、设备生产流程：

1、物料储备：

　　1、砂料储备：塔楼顶层储料层中间布有直径5500㎜砂筒仓一只，筒仓由隔仓四等分，各仓容量75m3作为干砂储仓用。由烘干机烘干的黄砂经由斗提机、筛分机把干砂按粗细分级进入各仓储存备用。各分仓分别设有高低位料位计、排气罩等附件。

　　2、水泥及其它粉料：￠5500砂筒仓周围均布有8只直径为2760㎜粉体筒仓，其中两只筒仓为分隔筒仓，每分隔仓容量39 m3，其余6只仓容量各为78 m3。合计粉料储仓10只储容量624 m3。各料仓均由散装车或其它气力输送设备（视原料供应情况后期添加）把粉装物料送到仓内储存备用。各分仓圴设有高低位料位计，除尘器、防爆安全阀、破拱装置、手动蝶阀及输送管路等附件。

　　3、小料储备：塔楼的计量层布有10只小储仓，各储仓储料量约1000㎏，专用于小料添加储备，袋装小料通过客货电梯提升到计量层，然后由转运小车转运到各储仓。（各储仓编号与计算机仓编号统一）各储仓设有加料口、盖板、除尘管道、蝶形破拱等附件。

       4、原料计量及添加：

　　本系统计量层设有两台大秤、两台小秤。两台大秤用于分别计量4种砂子和10种大粉体料，两台秤分别同时计量，各秤大容重达2000㎏。砂子由筒仓经溜槽、气动阀口进入秤斗，各粉体料分别由￠219螺旋输送机喂料到秤斗计量。为了提高粉体料的计量精度，各粉体螺旋机电机由变频器控制，以调节螺旋机流速。另外各螺旋机均以10℃仰角安装，螺旋出口可取消气动蝶阀，但布置高度预留加蝶阀空间以防不测。另玻化微珠仓加一个溜槽接口，玻化微珠通过溜槽气动阀门进入秤斗计量。两台小秤分别进行10种小料的计量，每台秤大计量为100㎏，各小料由储仓经￠168螺旋机喂料至秤斗计量，螺旋机电机由变频器控制，以调节螺旋机给料速度，以适应不同掺量的计量。计量层上设有一个人工加料口，用以添加纤维状物料或特少掺量物料。

      5、搅拌系统：

　　本系统采用犁刀带飞刀搅拌系统，型号LD-2000（具体型号待定）大填加体积1400L，大搅拌重量2000㎏，卸料门采用大开门机构，当搅拌玻化微珠时飞刀停止工作。

      6、成品处理：

　　经过搅拌混合圴匀的物料从搅拌机卸入成品斗，分三路处理成品:

　　一路直接经过散装机进入散装车运往工地。

　　二路经过水平螺旋机把物料输送到包装储仓包装。

　　三路经过皮带机、斗提机、旋转分料器把成品物料分装入四只成品筒仓。每仓容量50吨

      7、成品包装：

　　由成品仓经螺旋机把物料输送到包装储仓，包装储仓下面布有三台阀口包装机，包装好的成品袋经皮带机输送到车间。

三、除尘系统

　　1、筒仓顶层：各粉体料仓分别自带除尘器。振动筛及砂仓共用一只除尘器（带风机）。

　　2、计量层：计量层各小料仓用管道联通，各仓加有手动风门，加料时风门打开，加料完毕关闭风门，10只料仓共用1只除尘器。

　　3、成品层：散装机与三台阀口包装机共用一台除尘器。

四、计算机控制系统

　　A,计算机控制系统实现预拌砂浆的计量、卸料、输送、搅拌及出料全过程的自动控制及完全的手动支持

　　b,具有打印统计生产日报表、月报表、原始生产数据的查询及盘料的计量比较.

　　c,强电柜，操作台所用主要元器件均为施耐德产品。

　　d,能储存1000个配方及计划号，可随时调用及修改。

　　e,动态模拟过程。具有计算机自我诊断，报警功能。

　　f,具有落差自动修正，确保精度的功能。

常见问题：
  建一套预拌砂浆生产线要投资多少钱？
  答：以上简单介绍了为用户配置的方案，因为方案与价格可是息息相关，以上是较为常规的配置，此外还有自制骨料沙子、有的外购制砂等，大中型的干粉砂浆生产线少则几十万、多则一百万，甚至二三百万，合理的方案能够确保用户前期投资小、后期收益高，为用户节省不少资金。详细的配置与价格，可以免费咨询13525549195，厂家结合您的具体需求给出科学的设计方案。

干粉砂浆生产线要多大的场地？
答：一套基本型干粉砂浆生产线首先设备占用100-150平米，加上原料存放2000平米，成品堆放以及办公室、门卫、生活场地。具有10-30亩地足够，具体也要看生产量大小及地区条件。
