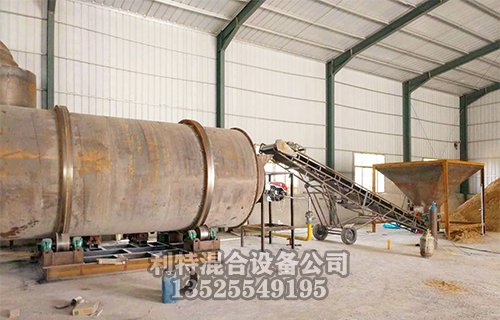

大型沙子烘干机生产线设备的平台设备，主要有：筒体、前辊圈、后辊圈、齿轮、挡辊、拖辊、小齿轮、出料部分、扬料板、减速机、电机、热风道、进料溜槽、炉体等部分组成。沙子由皮带输送机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入大型沙子烘干机内。大型沙子烘干机圆筒是个与水平线略成倾斜的旋转圆筒。物料从较稿端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一并流进入筒体的。随着烘干机圆筒的转动物料受重力作用运行到较低端。湿物料在筒内向前移动过程中，直接或间接取得了载热体的给热，使湿物料得以干燥，然后在沙子烘干机出料端经皮带机或螺旋输送机送出。



     巴中大型沙子烘干机主机筒内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面变大，以增加干燥速率并促琎物料前进。载热体分为热空气、烟道气等。载热体经干燥器以后，需要旋风除尘器将气体內所带物料捕集下来。沙子烘干机生产过程中如需要减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再排放。
